Радио термометр II (RFM70/RFM73)

Автор: RoboC

Лампа: ИН-14,ИН-19
Схема: есть
Плата:есть
Прошивка:есть
Исходник:нет(первая программа на Си, стыдно мне выкладывать)
Описание: есть
Особенности:  Радио термометр с уличным датчиком на радио\(RFM70/RFM73)  и проводным домашним. Писать мне можно на мыло.



 Схема:

Файл схемы в большем разрешении. Питание Vcc= 3.3 Вольта.

       Наконец то, после долгого перерыва, появилось время заняться своим хобби и закончить проектик начатый еще год назад.
        В ящике стола оставалась еще 4 лампы ИН-19(мне их подарил mms_ja, как и пару RFM70, за что ему огромная благодарность), надо было приспособить их куда то, не пропадать же добру. Решил модернизировать радио термометр из этой статьи, а именно : избавится от аналогового радио, избавится от MBI5030 (все равно я использую только эффект "перелив" и подсветка каждой лампы мне не нужна).
       Схемку основной части посмотреть можно выше.Вот схема радио датчика:


Поправочка: резистор R7 надо ставить номиналом  4.7k, т.к. не все TL431 заводятся на таком малом токе.
       Теоретически, радио датчик можно было сделать было и на 16F628А, программа влазит в него впритык, но вдруг что то захочется добавить!    Основой программы стал пример на СИ от производителя RFM70. Модули не хотели долго с друг другом разговаривать, что не   скрою, меня сильно озадачило. Прорыв произошел, когда были получены еще два RFM и оказалось что в первой паре 1 не рабочий :(.
Термометр умеет:
  •   показывать температуру от 0 до 99,9 градусов Цельсия  в помещении (проводной датчик);
  •    показывать температуру от -55,0 до 99,9 градусов Цельсия  на улице(радио датчик);
  •   долгое удержание кнопки вкл./выкл. RGB подсветки "перелив", короткое "заморозка" цвета.
  • индикация разряда батареи, сеанса передачи и долгого отсутствия передачи;
  • на радио датчике задается интервал передачи и мощность сигнала.
Пора разводить платы,все поместилось на плате130x25 mm:


Плата МК - одностороння, плата индикации - двух. Изготовлены то технологии ЛУТ.
Первым делом собираем источники:


 Затем анодные ключи.

Впаиваем светодиоды RGB и настраиваем подсветку.


      Тут меня ждала засада - по каким то мистическим причинам я не удосужился посмотреть падение на диодах, пологая что оно равно 2.1В и прикинув что,  12Вольт мне хватит для питания 5 последовательных светодиодов. За что и поплатился! Диоды 2.8-3.2В еле-еле горели! Порезал дорожки напаял МГТФ разбив на 2 группы. Тут вторая засада - визуально светодиоды я расположил с разной ориентацией и при близком рассмотрении цвет рядом стоящих отличается. Мать-перемать! Но  при опросе добровольцев выяснилось что таких как я всего 50 проц., остальные разницы не видели.. Плату в архиве переразвел.
     Впаиваем лампы,настраиваем и примеряем корпус:

      Но оказалось, что я промахнулся с размерами :( и отложив эту заготовку для чего то другого, приступил к изготовлению новой:


      Напильник, наждачка , пила - лучшие помощники и ,конечно , эпоксидная смола.
Косяк вылез я промахнулся на 0.7 мм(!!), расставляя лампы.
Ответственный момент!

Хм! Все подошло :).
Мда, злобные светодиоды не влазят в корпус. Пришлось поставить пару СМД.
Как раз пригодилась платка слева.
Светодиод показывает, что пора менять батарейки.
Готовлю к покраске:
Пришлось по колдовать с перегородками между светодиодами, убирая засветку соседнего места. Что же получилось:

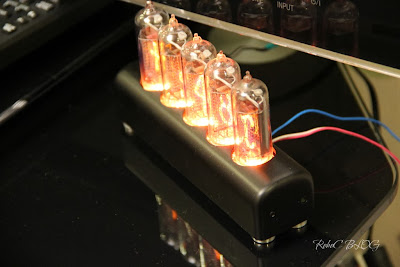

Ну и финальные фото:









Фото датчика:






        Корпус для него клеится! В данный момент он обернут в целлофан и на скотче прикручен к ветке дерева на улице. Плата сделана под отсек для батареек АА, но такого не нашлось(покупать как то ) выкусил из старого пульта отсек для батареек ААА . Реже менять батарейки!
Интервал задается впаиванием резисторов,причем он складывается с уже установленными (впаянные сопротивления на место 30 мин и 15 мин = 45 мин).
    Что бы настроить когда термометр будет показывать разрядку батареи надо: подключить датчик к источнику,выпаять все резисторы настройки времени передачи (интервал передачи 1сек), установить напряжение питания датчика 2.7-2.8 Вольта и покрутив потенциометр добиться зажигания красного светодиода на термометре. Все!

Если кто повторит, просьба - фото на мыло.

Видео:




UpD 08/01/14

    Сегодня получил из Китая со 2го раза  DHT11. Это значит только одно - скоро это устройство будет показывать влажность. Мучает вопрос: оставить 18b20 или использовать примерно-неточный термометр в DHT...?

Upd:24/02/14
    Итого, поэкспериментировав с dht11(точность просто ужасть!), решил отставить этот проект так как есть.  Датчики DHT11 и BMP085 надо ставить внутри главной части, в корпус они не влазят:(.

Upd:13/08/14

Немного о сборке:

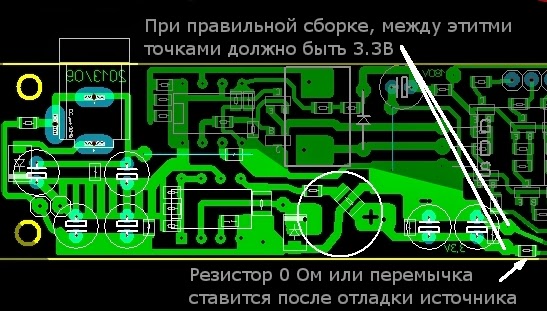

Начинаем собирать с источника питания 3.3В

Затем очередь за высоковольтным преобразователем.
За преобразователем анодные ключи. Их проверяем, припаяв перемычку по очереди к местам указанным на рисунке(ПРОЦЕССОР НЕ УСТАНАВЛИВАЕМ!!!)


Впаиваем светодиоды RGB, после чего каждый мультиметром проверяем  на работоспособность.

Затем, собираем оставшуюся часть подсветки  проверяем ее (лампы не впаиваем!!!) .
     Когда подсветка  нас очаровала своим светом, впаиваем лампы и проверяем  их работу, замкнув один катод на землю и поочередно подавая, через резистор 20-30 кОм напряжение на Аноды каждой лампы. За раз должна зажигаться только одна цифра, если это не так - ищем сопли на плате.



   Диоды для подавления засвета, я ставил навесным монтажом на разъем катодов ламп.
    Следующим шагом прошиваем микроконтроллер. Для начинающих порекомендую EXTRAPic  или PICkit2 lite. Основательным и богатым - PICkit3.
   Схема подключения МК ниже:
Собираем оставшуюся часть схемы, окромя RFM73.
Вставляем в колодочку МК и пробуем запустится. Если Вы наблюдаете температуру в помещении, то все получилось.
Собирайте радио часть.

По наблюдениям RFM70 лучше, чем RFM73 и по дальности,и по потреблению.

Добавлю так же плату, с подписанными эллементами и исправленными ошибочками:
   удалено.  Обновленная плата ниже.

Удачи!

Upd: 09/09/14

Как исправить ошибку на старой плате индикации (7 и 4 горят вместе):
 Где я установил диоды:
Исправленная прошивка главной платы для отрицательной температуры :

Скачать файл

Исправленная плата индикации и главная:

 Скачать файл
