Первый шаг

Автор:

Лампа: ИН-12
Схема: есть( ATmega8)
Плата:есть
Прошивка:есть
Исходник:нет
Описание: нет

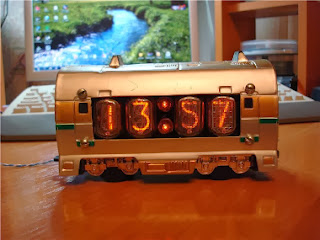

Особенности: первые часы от


 Схема:

От автора:
Схемы пока нету, но есть скрин с Протеуса и сам проект, вместо дешифратора - к155ид1, вместо инверторов анодные ключи.

Из прибамбасов есть автоматическая регулировка яркости по времени восхода\заката солнца и начала\конца сумерек, то есть четыре режима день, вечер, ночь и утро (правда только для тех широт где нету полярного дня или ночи). Также часы, независимо от того когда их включили определяют летнее время или зимние и соответственно переводятся, до 2100 года.

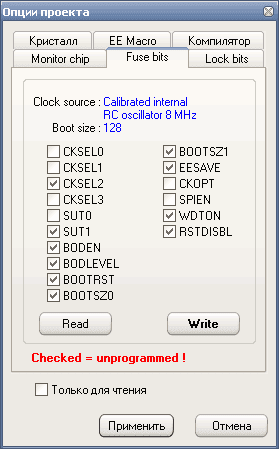

 Фьюзы:






Архив проекта. Задать вопрос автору можно в ЛС тут.

6 комментариев:

  1. Задать мне (автору) вопрос можно также apparatchik@bigmir.net

    ОтветитьУдалить
  2. Нужно вешать кварц на микроконтроллер или нет, а то на печатке он есть а на фото нет?

    ОтветитьУдалить
    Ответы
    1. В фьюзах написано - " .. внутренний RC кварц 8 Мгц...".

      Удалить
  3. Собрал часы, включил, показывают одни нули на кнопки не отзываются, в чем может быть причина?

    ОтветитьУдалить
    Ответы
    1. apparatchik@bigmir.net - мыло АВТОРА в первом комментарии, которое он сам оставил! Напишите ему он поможет! Если он не отвечает, напишите еще раз здесь я ему позвоню.

      Удалить
    2. Из самого распространенного: нет батарейки на DS1307(CR2032, плюсом к 3 выводу), не припаяли кварц к DS1307(часовой кварц их старой материнки к 1 и 2 ноге). Без всего этого DS1307 работать не будет и соответственно часы работать не будут.

      Удалить
