Автор: Ян
Лампа: ИН-14
Схема: есть ( PIC 16F628)
Плата:есть (DipTrace)
Прошивка:есть
Исходник:нет
Описание: нет
Ссылка первоисточник: ----Особенности: простые часы без использования RTC.

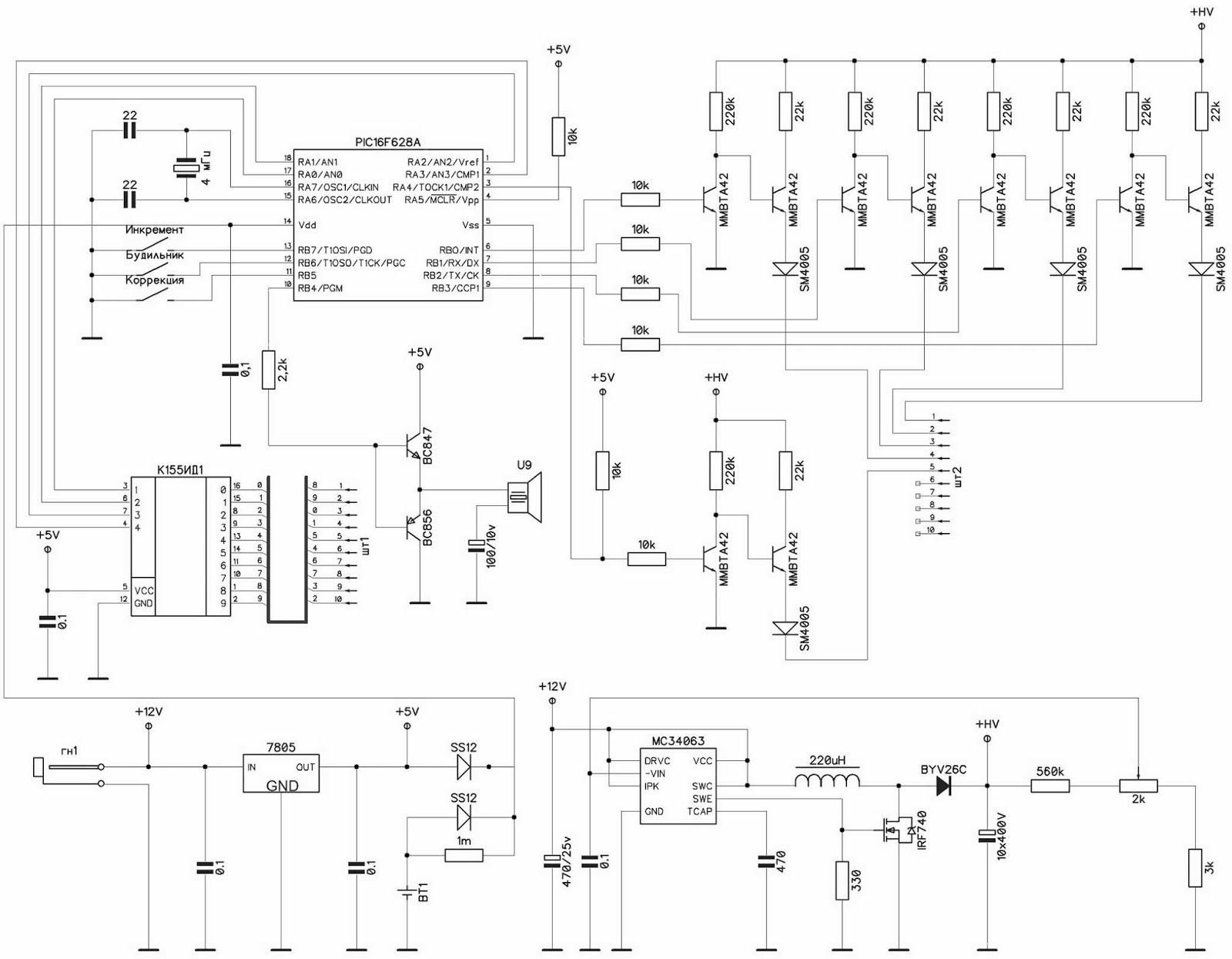

Схема:
Приветствую всех любителей Nixie-часов! С удовольствием вношу свою лепту, предлагая конструкцию на 4-х индикаторах ИН-14. Программировать микроконтроллеры я к сожалению не умею, но с удовольствием повторяю понравившиеся мне конструкции. Прообраз этих часов здесь. Конструкция выполнена на 2-х односторонних печатных платах. Платы соединяются разъемами. Такая конструкция удобна тем, что можно применить любые имеющиеся индикаторы, достаточно развести только плату индикации. Платы разведены в программе DipTrace. В архиве схемы и платы в DipTrace, и прошивка.
привет! Какие, по умолчанию, ед.изм кондесаторов?
ОтветитьУдалитьмкФ(микрофарады), кроме конденсатора на 3 ноге MC34063 - 470 pF, и на кварце 22 рF.
ОтветитьУдалитьИз опыта, я бы присоветовал изменить ВВ преобразователь, добавив драйвер на полевик.
Например как тут:
http://robocua.blogspot.com/2014/09/blog-post.html?showComment=1415010212329#c1031491563271877735
А схема критична к соблюдению точности номиналов? например по резисторам ( основная проблема в них) 1 мОМ нет ,есть 1,5 мОМ, 22 КОм->27 кОм и т.д
ОтветитьУдалитьСмотря где :). При замене 22к на 27к в анодных ключах работать будет, но лампы будут светится менее ярко.
Удалить1М тоже можете заменить на 1.5М или можно просто поставить 2 последовательно по 510к :), места то на плате полно.
А чем можно заменить микросхему К155ид1? Именно такую не могу найти.
ОтветитьУдалитьSN74141 :), или брать другой дешифратор без ВВ ключей (например, 155ИД10) и делать связку дешифратор+ключи MPSA42 (дешефратор +ULN2003). В любом случае надо понимать что Вы делаете и переразводить плату.
Удалитьдобрый день!
ОтветитьУдалитьКак с вами связаться? возникли проблемы по вашей схеме. Не могли бы вы помочь в ее разрешении?
Схема не моя, но если есть вопросы почта в заголовке, так и написано:"присылайте мне на почту.".
УдалитьДобрый день. Возможно ли замена ss12 и sm4005 на что-нибудь другое, и если да, то на что?
ОтветитьУдалитьss12 = любой диод ШОТКИ с обратным напряжением больше 6 Вольт :)
Удалитьsm4005 = любой диод с обратным напряжением больше 300В (1n4007,1n4005,например).
Добрый день. Получилось 180 вольт после конденсатора 10х400v. Но после sm4005 только 40в. в чем может быть проблема?
ОтветитьУдалитьРасскажите подробнее как вы измеряете там напряжение?
УдалитьВам нужно вынуть МК и ИД1 из колодок. Замкнуть ножку 7 или 6, или 8, или 9 на землю (МК вынут из колодки!!) и промерять напряжение на эмиттере соответствующего транзистора(того что соединен с sm4005) , там должно быть 180В. Затем промерять напряжение за диодом, там так же должно быть 180В. Или Вы не верно припаяли диод, или диод сгорел.
Измерял не вынимая МК и ИД1 на ноге конденсатора и получил 180в, после резистора на коллектор идет 167. После sm4005 всего 40в.
УдалитьСколько должно поступать на базу ммтва42 с пика? У меня почему-то 0,5в, хотя после шотки есть стабильные 4,5в.
Добрый день, RoboC Ua.
ОтветитьУдалитьХотел бы узнать что за деталь Q9 KMB-11/4,5 4МГц? Еще хотел задать выслать вопросы Вам на электронную почту но не нашел её, прошу сообщите адрес.
Электронная почта написана под названием блога :) ! roboc.ua(собак)rambler.ru
Удалитьздравствуйте,
ОтветитьУдалитьсобрал описанное устройство - возникла проблема: не удается установить показания - цифры скачут в произвольном порядке. Прошивки менял с разных сайтов (но они, скорее всего, переписывались друг у друга), кнопки шунтировал емкостями - никакой разницы. Не менял только процессор. Прошу помощи, спасибо.
Ссылка на видео приветствуется.
