Часы Rokl и компания.

Автор: Rokl с модификаторами :).
Лампа: ИН-14
Схема: есть
Плата:есть
Прошивка:не нужна
Исходник:нет
Описание: есть

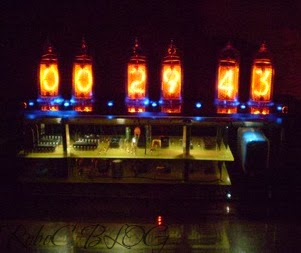

Особенности: популярная схема реализована в нескольких вариантах (на 4 лампы,на 6 ламп с секундами,с будильником). Корпус на превью от Sergey-T.




Если кто хочет поделится платами или реализацией, на мыло.

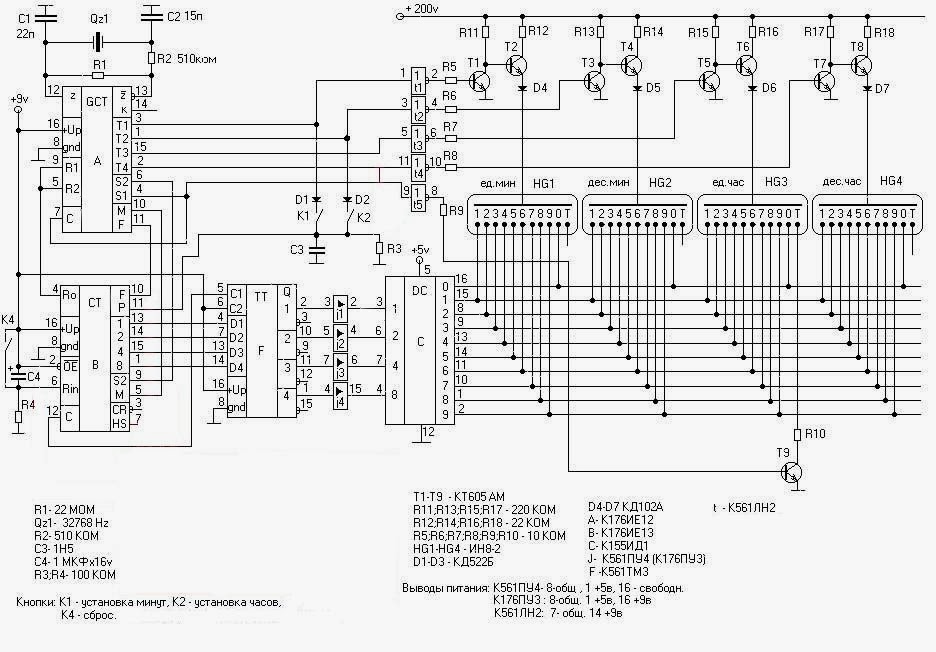

(1)Схема на 4 лампы без будильника:
(2)Схема на 6 ламп(секунды статикой на счетчиках),без будильника:

(3)с будильником 4 лампы:


(4)6 ламп с будильником и секундами в динамике(красная связь не нужна):
(5)Схема с реализацией высокого,4 лампы ,будильник:



Проект от mikhail.486:
 Файл платы.


 Реализация схемы от Sergey-T:


 Илья Абраменко сделал все в корпусе :


 Еще фото.


 Платы от Palmyr (надо проверять):
 плата 1,плата2.
Автор: на
Ярлыки: , , ,

3 комментария:

  1. Анонимный9 мая 2016 г. в 23:18

    Собрал на 4 и 6 лампах(в динамике) без будильника. Работают отлично, спасибо за схемы! Кстати, в схеме на 6 лампах красная связь нужна.

    ОтветитьУдалить
  2. Unknown26 апреля 2017 г. в 12:14

    В схеме с секундами на К176(561)ИЕ8 можно сделать динамическое питание индикаторов. Для этого нужно собрать мультивибратор на К176(561)ЛА7,(155ЛА3), транзисторах. Далее, включить в мультивибраторный выход светодиоды оптронов, типа TLP627A (300 вольт), а транзисторы оптронов использовать в качестве анодных ключей. Подобным образом, можно заменить на оптроны LP627A, "транзисторную рассыпуху", анодных ключей, и других газоразрядных индикаторов.
