Term in13 SLvik на ИН-13

Автор: SLvik
Лампа: ИН-13
Схема: есть ( PIC 12F629)
Плата:есть
Прошивка:есть
Исходник:нет
Описание: нет
Ссылка первоисточник: ---
Особенности: Реализация корпуса от Josia.








Схема:


Калибровка шкалы.
Перед установкой контроллера когда всё спаяно и проверено включаем устройство
и резистором R7 устанавливаем 150в на аноде ИН-13, вспомогательный катод должен светиться.

Вставляем прошитый контроллер.

1) Замыкаем перемычку и включаем термометр в розетку.
Как только Загорается шкала отпускаем перемычку.
Лампа немного ещё горит затем гаснет через 3 сек. вновь загорается (полная) шкала.
В этом режиме резистором R9 добиваемся зажигания шкалы полностью,
чтобы кончик разряда был в наивысшей точке катода.
Если не доходит значит 150в проседает на максимальном токе лампы
Проверяем не проседает ли 150в.

2)По окончании процедуры грубой настройки ИН-13 замыкаем и отпускаем перемычку
переходя к более тонкой настройке.
Столб загорится в районе нижней отметки на лампе, ничего не делаем просто ждём.
Затем столб поднимется в район верхней отметки на лампе.
Резистором R9 добиваемся чтобы кончик столба был на этой отметке.

По окончании процедуры тонкой настройки ИН-13 замыкаем и держим перемычку
пока не загорится полный столб.
Переходим к калибровке шкалы.

4)Калибровка шкалы.
Как только мы разомкнули перемычку после предъидущей настройки шкала погаснет.
ВОТ ТУТ ВНИМАНИЕ ДЕРЖИТЕ ПИНЦЕТ НАГОТОВЕ ЧТОБЫ СРАЗУ НАЧИНАТЬ ЗАМЫКАТЬ ПЕРЕМЫЧКУ.
Внимательно смотрите в самое начало шкалы (на катод)
Как только на катоде возникнет разряд значит калибровка пошла.
Шкала начнёт медленно ползти вверх.
Вы должны замыкать перемычку каждый раз как столб достигнет очередной отметки на шкале,
в такой последовательности: -10. -5. 0. +5. +10. +15. +20. +25. +30. +35. +40. +45.
Короче каждые 5 градусов начиная с -10, т.е. самой нижней отметки и по +45.
Замкнув удерживайте пока шкала не погаснет, затем отпускайте и шкала поползёт дальше...

Ошибки:
Если калибровка закончилась раньше 45, значит в процессе настройки вы лишний раз замкнули перемычку.
В этом случае либо сбросьте термометр и повторите всё сначала
либо пройдите пункт 5 и замкнув перемычку вернитесь к калибровке.

Если замкнули на 45, а шкала продолжает ползти вверх, значит пропустили шаг,
в этом случае шкала доползёт доверху и заново вернётся в пункт 2.

5)После последнего нажатия на 45с переходим к контролю калибровки.
В режиме контроля шкала показывает по очереди откалиброванные нами значения. от -10 до +45.
Затем погаснет и если перемычка не замкнута перейдёт к нормальному режиму работы.
Если замкнута - вернётся в пункт 2 настройки.

Если чтото не понравилось замкните перемычку и дождитесь окончания контроля после чего
термометр перейдёт в пункт 2 и настройку можно будет повторить.

PS.
Термометр имеет так называемый Screen saver - включается он перемычкой.
Если перемычка всегда стоит, то при включении будут показываться тесты:
Полная шкала > Нижняя > и верхняя отметки, после чего термометр переходит к показаниям температуры.

Если перемычки нет - нету тестов и отключается Screen Saver.

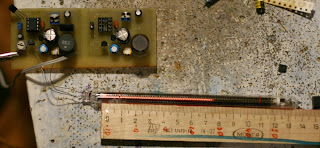

Фото в работе:


\
Корпус от автора:


Корпус от Josia:



Что же там внутри????





Архив проекта ..
Зеркало..
